绿岛风住宅全热新风系统解决方案

关键字:    2017-09-19

◎设计依据

1、业主提供的房屋平面图

2、业主的新风需求

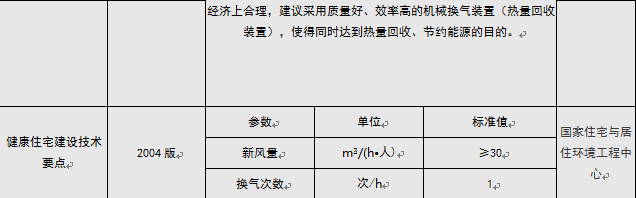

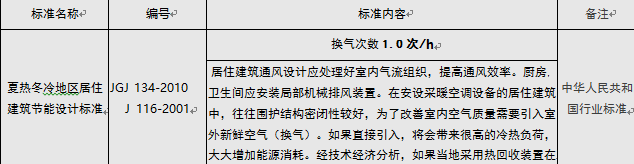

3、标准规范

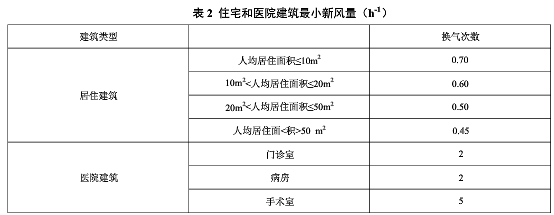

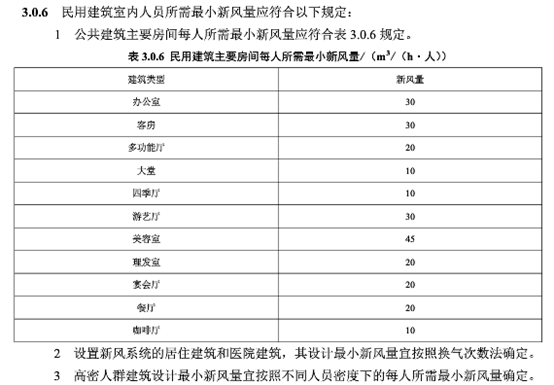

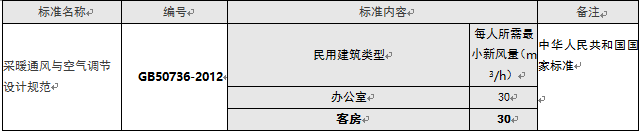

①《民用建筑供暖通风与空气调节设计规范》GB 50736-2012

②《住宅设计规范》GB50096-2011

③其他技术规范指引

◎新风的作用

1、换气、除臭、除尘功能。取自高空的新鲜空气,经过滤、除尘、灭菌、加热/降温,加湿/除湿等处理过程,以较低的风速,从房间一侧送风口不间断送出,同个合理的气流组织,新鲜空气经过人的活动区域,带走人员活动产生的扬尘,气味等,从排风口排出,达到净化室内空气的目的。

2、湿度调节功能。有效调节室内空气湿度,使居室时刻保持干爽、舒适的状态,对西安冬季的干燥空气又加湿的作用。

3、节能。不用开窗即可获得新鲜空气,减少室内热损失,节省能源。

4、过滤有害物质。驱除室内装饰造成的可能长时间存在的有害气体。



◎新风的送风方式

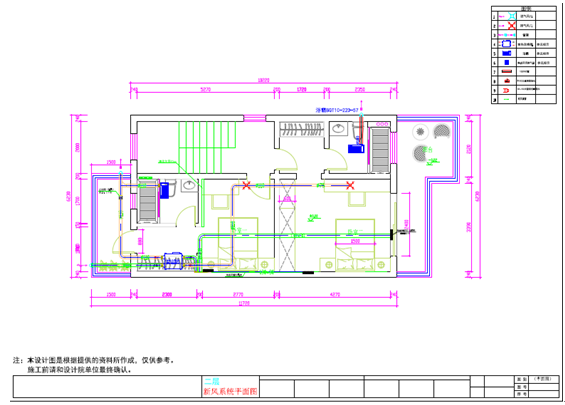

◎设计图纸

◎施工安装

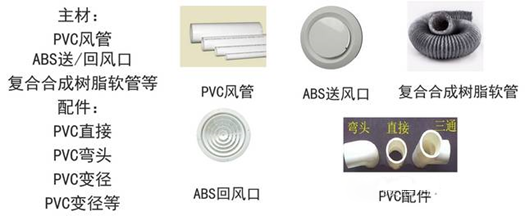

施工前准备



3、电器材料准备

电线、信号线、开关插座及底盒、空气开关及底盒、穿线管、黄蜡管、线卡、防水电工胶等。

4、工具准备

1)机具:砂轮机、砂轮锯、手电钻、冲击钻。

2)工具:手锯、剪子 、活扳手、自制呆扳手、叉扳手、锤子、手铲、方锉、螺钉旋具等。

3)其他工具:墙体探测仪、水平尺、划规、线坠、小线、盒尺等。



◎施工工艺流程要点



1.根据施工图纸进行现场放线。确认墙体开孔位置,做出标记。

2.按照安装规范,进行丝杆打孔。(注意已有管道避让)

3.设备吊装,管道吊装。管道交叉,如空间不足,可以采用过梁器,尽量避免管道交叉情况

4.敷设线管,放线。电线在管内不应有接头,不应扭绞,管内应留有40%的空间,管内电线可随时抽动、换线。2.5m㎡线最多4根(仅指单根20线管)。

5.分支接头应在插座盒、开关盒内,接头接线在同一处不宜超过两根,线在盒内应有适当的余量。

◎施工过程图解

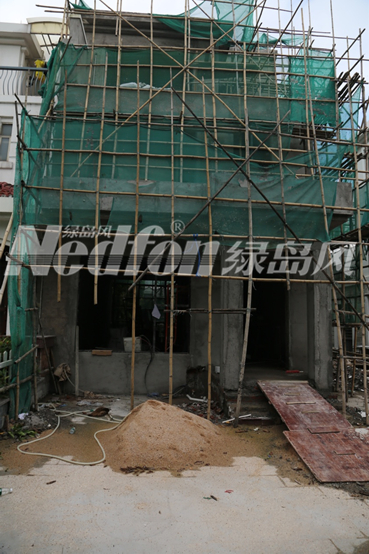

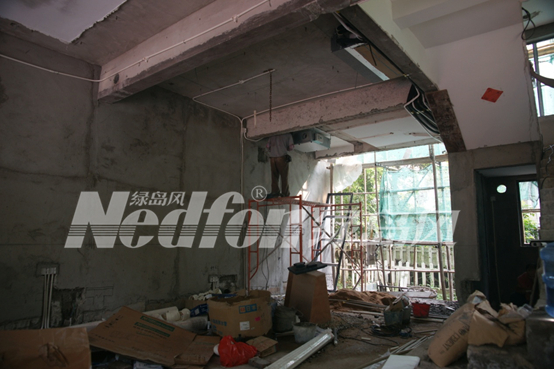

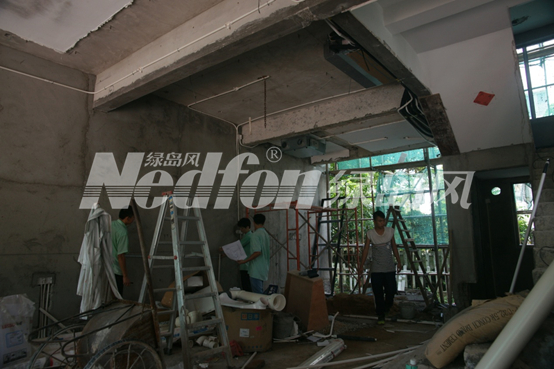

进入工地现场

全热新风主机

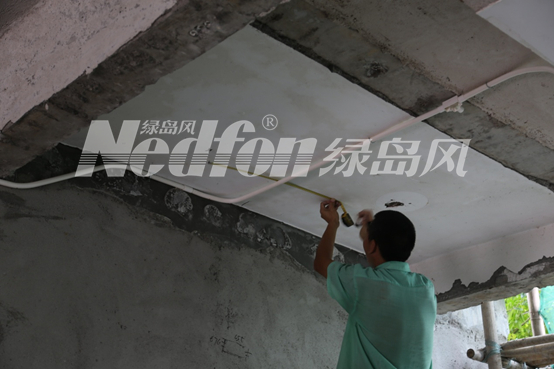

丈量主机安装位置,主机位置一般安装在洗手间或阳台

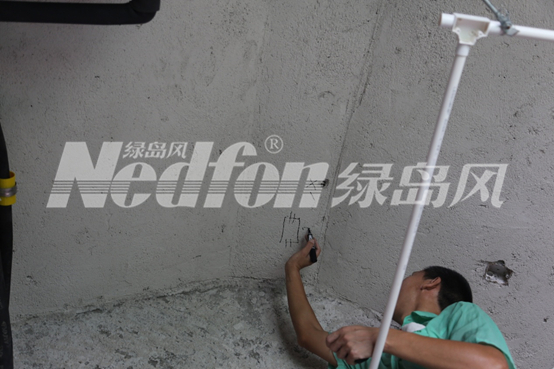

做好记号

根据主机的位置及记号钻孔

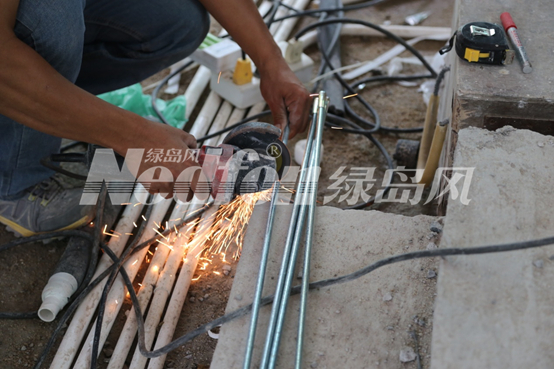

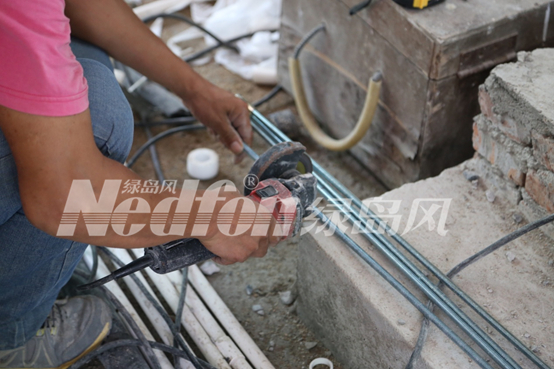

切割吊杆的长度

在吊杆上安装螺丝

安装固定好吊杆

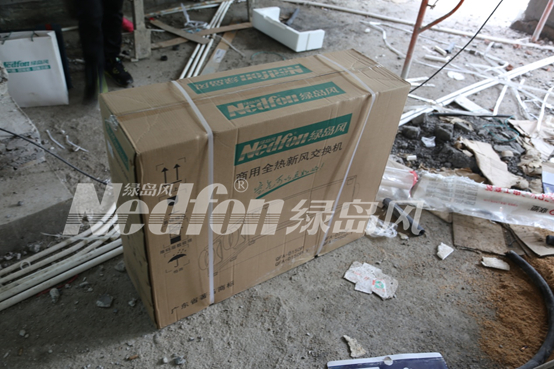

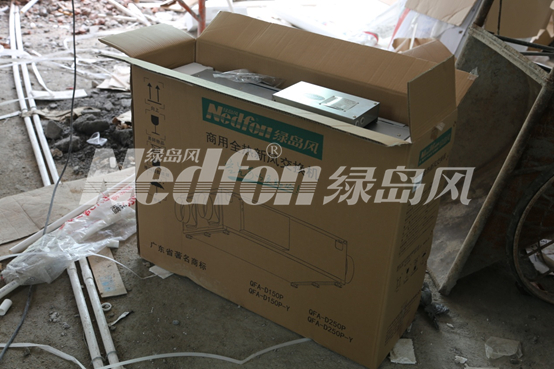

打开包装,取出安装配件

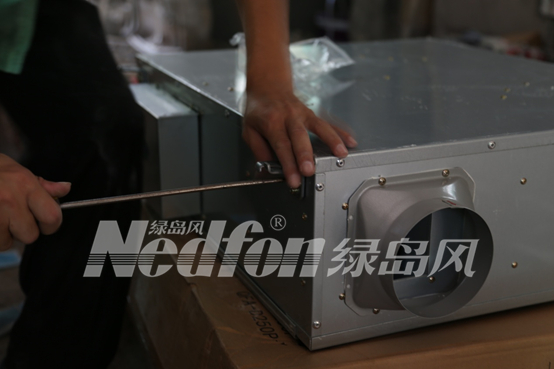

在地面做好防护前提下,将安装吊耳安装在主机上

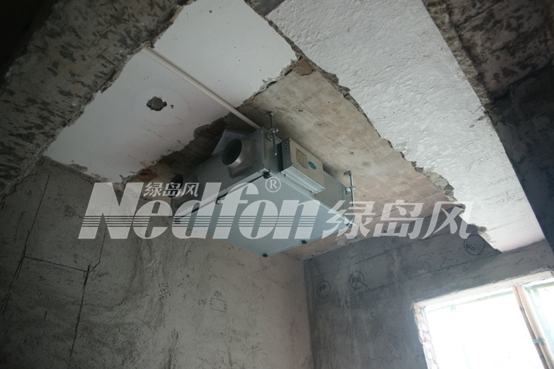

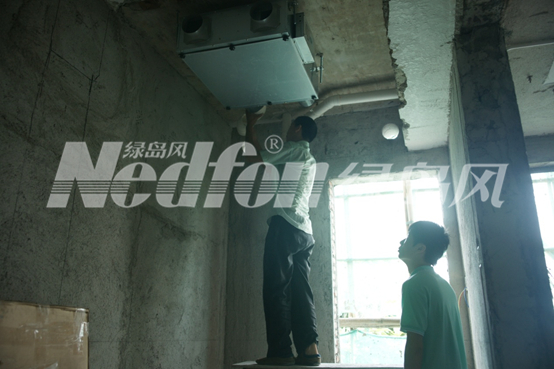

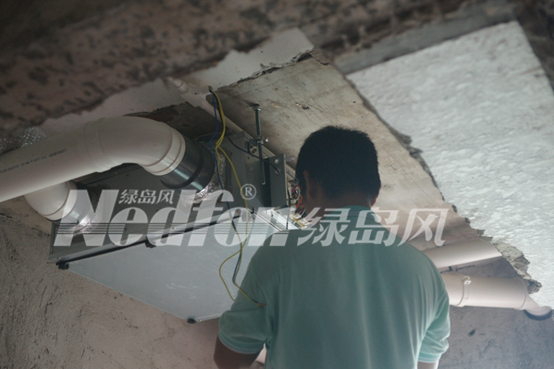

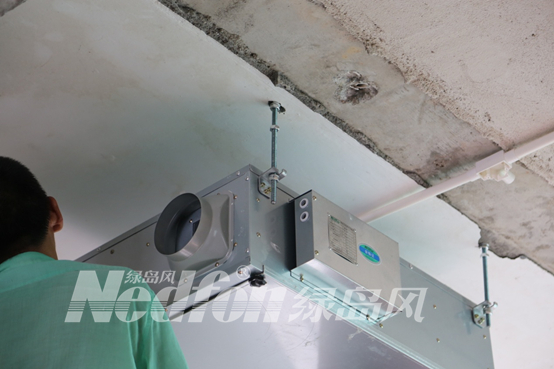

将主机在天花上固定好

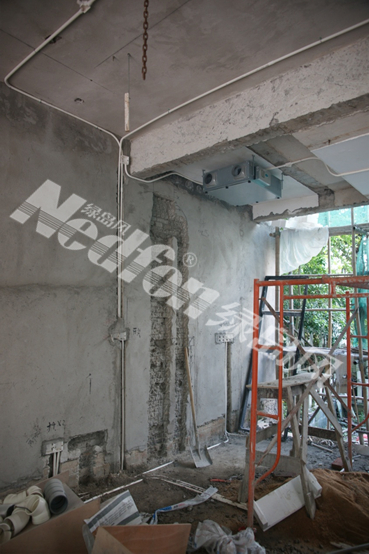

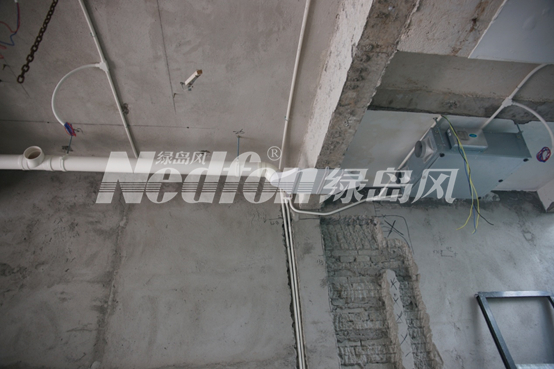

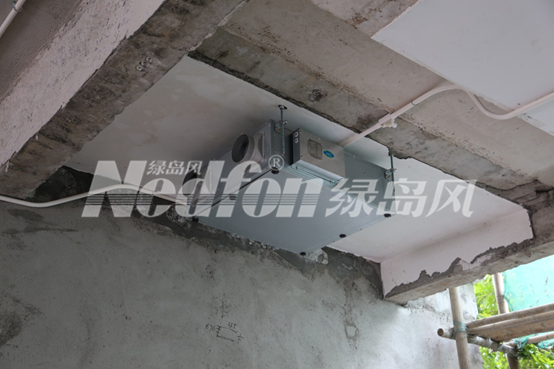

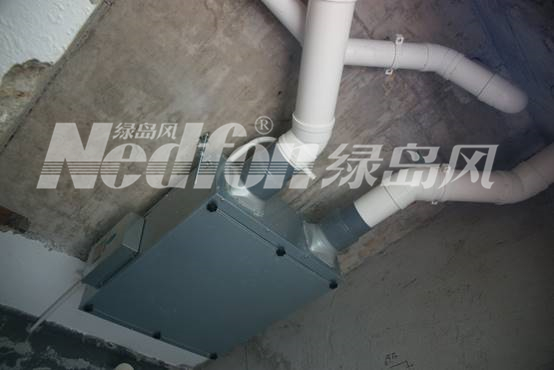

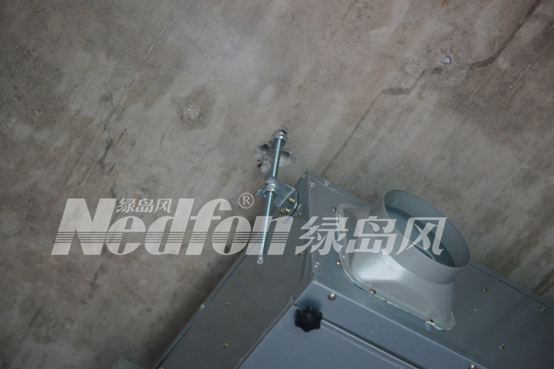

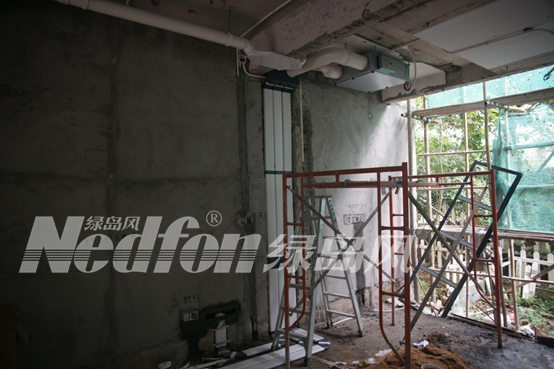

主机固定完毕

施工要点:要求吊顶距离楼板尺寸为320mm以上,全热交换器顶部到楼板之间的保持一定距离,以免接触太紧震动产生噪音。吊装必须牢固水平,如带有出水口需要倾斜,安装全热交换器必须开检修口,一般尺寸为300cm*300cm,具体情况可以按照实际情况来确定。

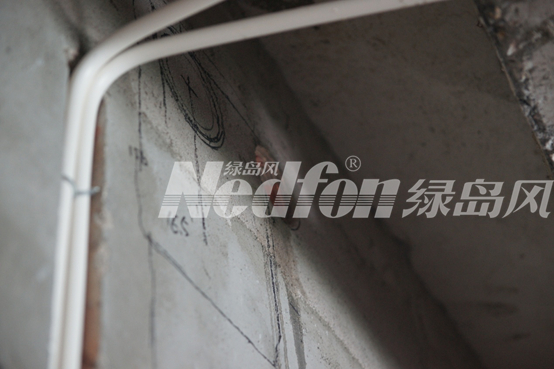

开孔位置标注

风管布管划线

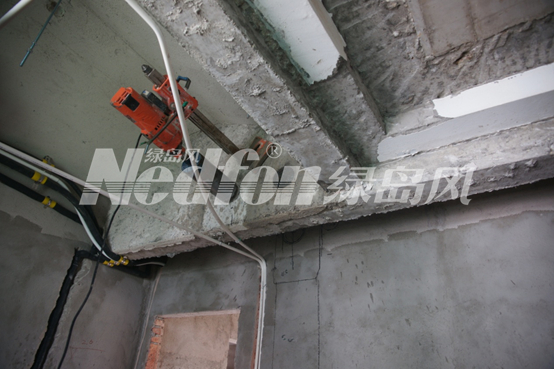

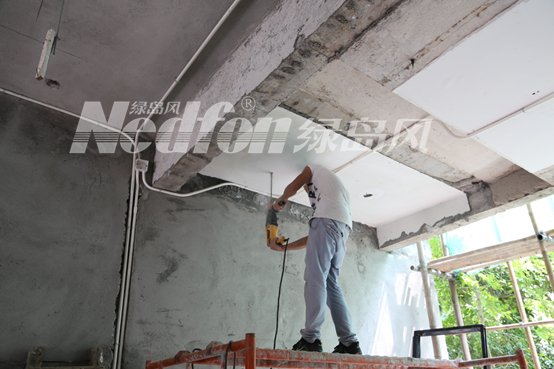

开孔

施工要点:打孔作业前,需利用墙体探测器探测,确认打孔位置无金属障碍物,方可展开打孔作业。

开好孔

根据风管布管位置进行墙面处理:风管槽

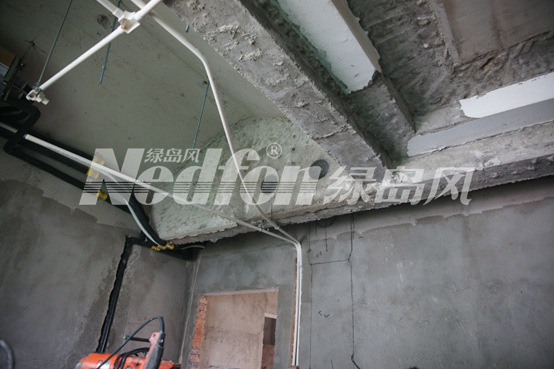

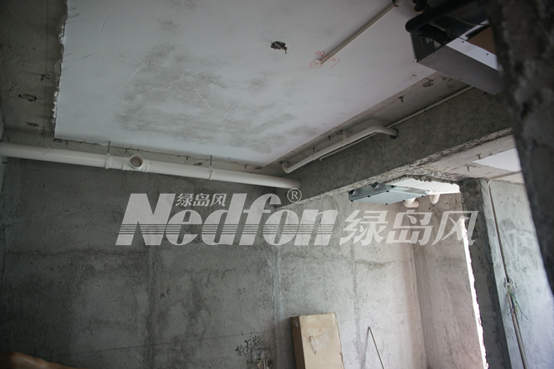

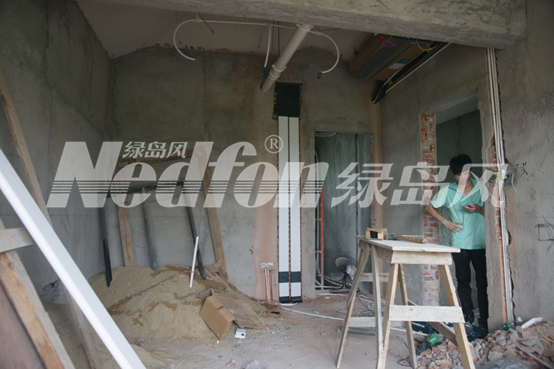

已处理好的风管槽

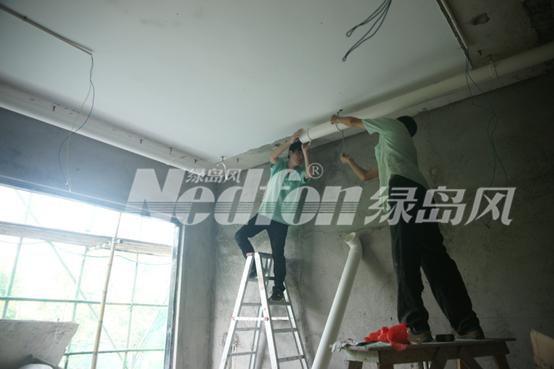

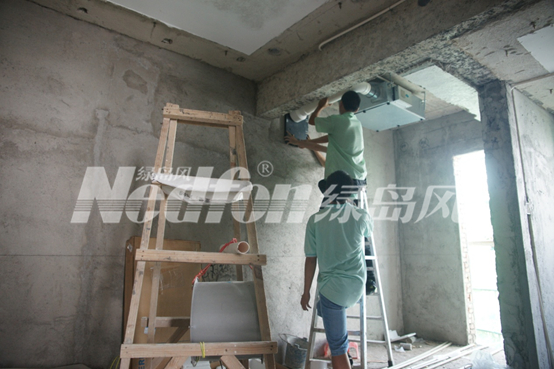

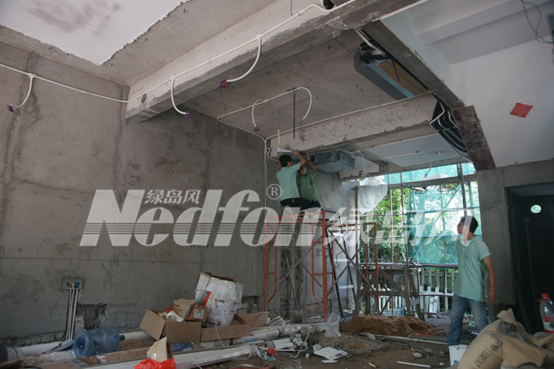

安装风管

风管施工要点:

1.尽量使用小角度的转接代替直角转接。

2.尽量使用Y型斜三通。

过梁器安装

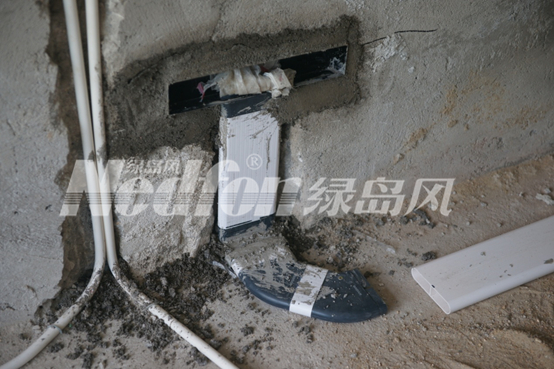

墙面分支器及风管安装

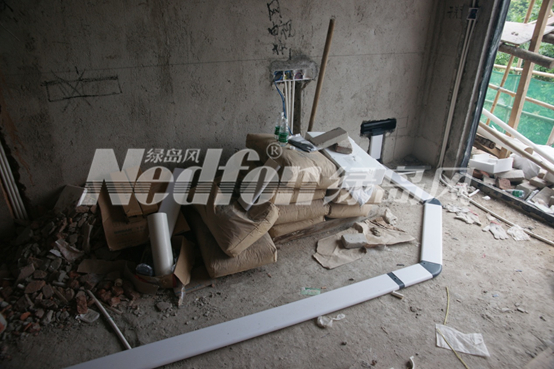

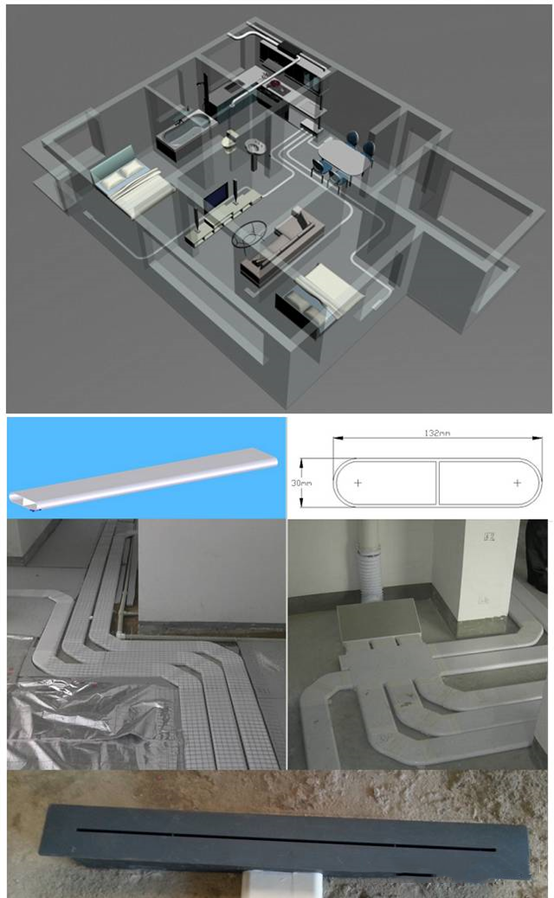

地送风风管布置

送风器环保胶水

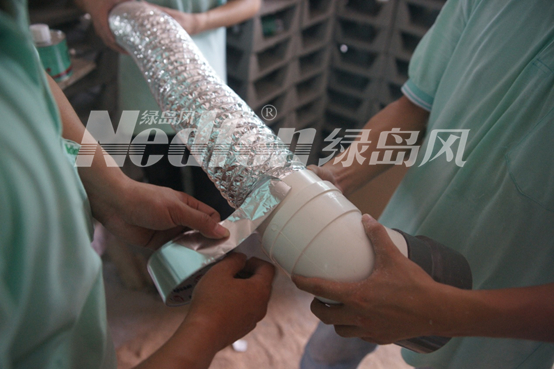

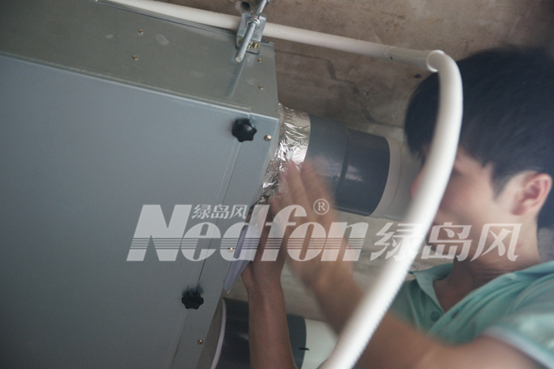

接口位需用铝箔粘贴,确保不漏风

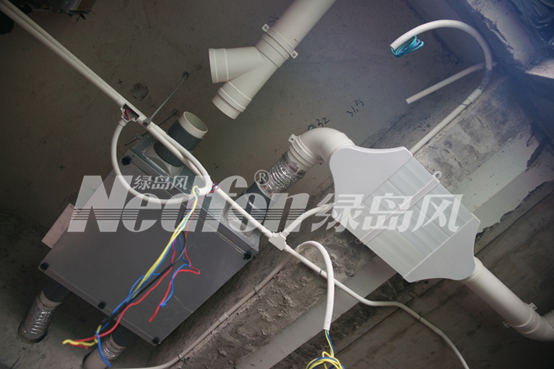

接线箱接线

风口安装

室内风口安装:室内风口安装可采用顶装或者侧装

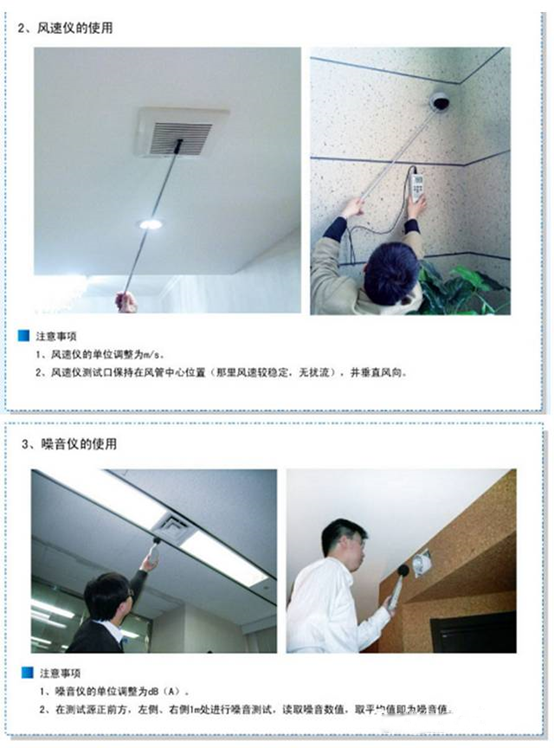

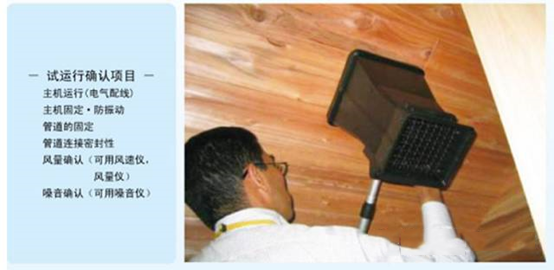

新风系统调试与验收

注意:若发现风量不足,需对系统管路进行检查,确认管道是否脱落,管路走向、弯管、三通、变径使用是否合理,是否使用了其它阻力较大的配件。

系统调试完成,各项数值达到设计要求后,做相关书面表格记录,并交由业主签字,作为验收附件资料。
